液体流量传感器工作原理涡街流量传感器

2026-01-14 20:026707 练斯

一、液体流量传感器工作原理1、液体流量传感器有很多种的，比如电磁流量计、涡街流量计、涡轮流量计、超声波流量计2、容积流量计，差压式流量计等。3、你说的是容积式流量计吧，它可以分为椭圆齿轮流量计、腰轮流量计等。4、下面是齿轮流量计的工作眼里。

一、液体流量传感器工作原理

1、液体流量传感器有很多种的，比如电磁流量计、涡街流量计、涡轮流量计、超声波流量计

2、容积流量计，差压式流量计等。

3、你说的是容积式流量计吧，它可以分为椭圆齿轮流量计、腰轮流量计等。

4、下面是齿轮流量计的工作眼里。

二、涡流流量计是怎么安装

1、涡街流量计是一种新型流量计,由于精度高、适应性强、应用范围广、安装简单等特点，在化工行业的应用日益广泛；

2、涡街流量计的安装要点共大家分享。

3、涡街流量计的安装方向不能装反

4、涡街流量计上标注“→”与工艺介质流向应一致,大管径插入式涡流街流量计的传感器要与管道轴线垂直,法兰连接型则应与工艺管道同轴。

5、涡街流量计安装时应保证上、下游直管段的长度

6、 (1)涡街流量计对前后直管段的一般要求是:前20D,后5D(D为相连工艺管道内径),阀门一般设计在流量计的下游侧。

7、 (2)当流量计安装在压缩机、鼓风机、柱塞泵的出口时,流量计的上游侧需加装阀门；

8、这种情况,为保证流量计的测量准确度,除上游直管段长度不小于20D外,在上游侧加装限流或缓冲装置：

9、 (3)对于有变径要求的工艺管线,前后直管段的长度分别保证不小于10D和5D就可以了;

10、如果必须在流量计的上游侧选用闸阀,那么前直管段的长度不应小于40D。

11、 (4)温度、压力等取源部件应安装于涡街流量计的下游侧,距离要求所示：涡街流量计与取源部件的距离要求。

三、中频炉水流量差传感器

中频炉的水流量差传感器一般是用于监测冷却水流量情况，以确保中频电源系统稳定运行。该传感器通常采用涡街或者电磁式传感技术，通过检测从进口和出口处流过的水体积进行计算。当两端流量不平衡时，会产生微弱信号，并反馈给控制系统，控制系统根据此信号调整阀门开度、泵速等参数来维持正常水流。这样可以避免过多或过少供应冷却水而影响中频炉设备的使用寿命和安全性能。

四、涡街流量计与流量积算仪怎么接线

1、

三根线，如果电源在流量积算仪上，一根电源正，一根电源0V，一根脉冲。如果电源不在积算仪上，将积算仪上的脉冲OV和电源的脉冲0V,接一块。

2、

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

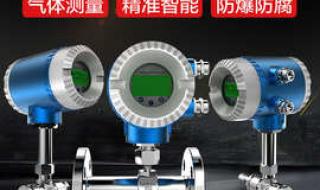

涡街流量传感器

3、

涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
