电磁流量计和涡街流量计有什么不同蒸汽涡街流量计

2026-01-15 04:152388 祁婉仪

一、电磁流量计和涡街流量计有什么不同电磁流量计是靠导电流体切割磁力线来测量流量大小，所以只能测量水，对电厂含电离子很低的水也无法测量。其测量精度优于0.5％，口径从25mm到几米都有。涡街流量计是靠流体通过柱状体产生卡门漩涡，流量与漩涡的频

一、电磁流量计和涡街流量计有什么不同

电磁流量计是靠导电流体切割磁力线来测量流量大小，所以只能测量水，对电厂含电离子很低的水也无法测量。其测量精度优于0.5％，口径从25mm到几米都有。涡街流量计是靠流体通过柱状体产生卡门漩涡，流量与漩涡的频率成正比获得流量大小。涡街精度在1.0～2.0％之间，口径最大250mm。其可测量水或其他液体、蒸汽、以及气体，应用范围比电磁要广。目前国内电磁也可以达到0.2%精度了哦，亲！

二、涡街流量计与流量积算仪怎么接线

1、

三根线，如果电源在流量积算仪上，一根电源正，一根电源0V，一根脉冲。如果电源不在积算仪上，将积算仪上的脉冲OV和电源的脉冲0V,接一块。

2、

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

3、

涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

三、涡街流量计如何正确选型

涡街流量计正确选型：

1. 涡街流量计只能单向测量，安装时注意保证介质流量方向与流量计箭头所示方向一致。

2.涡街流量计最佳安装方式为竖直安装，介质自下而上通过流计。即将流量计安装在竖直管道上，流量方向为自下向上。

3.水平安装时，必须将流量计装在整个系统的高压区，并保证相应的出口压力；不要安装在管路的最高点，因最高点往往气体积聚，管道非满，出口不可直接放空。

4.测高温流体时，尽量采用竖直安装方式；若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避免温度过高；注意安装位置处空气流动或通风良好。

5.直管段要求：至少保证流量计前15倍管径，流量计后5倍管径。如流量计前有弯头，缩进，扩大等干扰源，则需保证流量计前30–40倍的管径，流量计后6倍管径。流量计应安装于调节阀，压力或温度传感器的上游。

6.安装时注意管道口径应略大于或等于仪表的内径。

7.使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。电缆入口密封仪表电气连接时，必须注意进线孔的密封。必须根据仪表电缆入口型号选择相应的密封接口，并正确、紧密地安装。没有密封接头，或安装马虎，达不到密封效果，是仪表损坏的最常见原因之一。

四、蒸汽管道上按涡街流量计距离多少

1、流量计对安装点上的上下游直管段一定的要求，否则会影响测量精度。

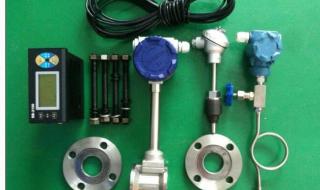

蒸汽涡街流量计

　　2、若流量计安装点上的上游有渐缩管，流量计上游应有不小于15D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段。　　3、若流量计安装点上的上游有渐扩管，流量计上游应有不小于18D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段　　4、若流量计安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。　　5、若流量计安装点上游在同一平面上有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。　　6、流量调节阀或压力调节阀尽量安装在流量计下游5D以远处，若必须安装在流量计的上游，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。7、流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

五、蒸汽流量计有哪些,如何选择涡街蒸汽流量计

蒸汽流量计计主要用到速度式流量计，涡街，和差压式流量计，象孔板，标准喷嘴，塔型流量计，弯管流量计，平衡流量计都可以测量蒸汽，涡街比较外界干扰的影响非常要注意，比如振动，前后只管短，都要注意，差压式流量计要注意冷凝罐，和压力要稳定，差压变送器要选择质量比较好的最好拿到有资质的检定机构进行检定，以免造成不必要的麻烦
