精良阀门定位器调试 智能阀门定位器

2026-01-14 20:079948 来浩思
一、精良阀门定位器调试tzidc阀门定位器调试步骤：1.接通气源前，为了排除路中可能存在的灰杂质、油、尘、水等，现将气源管放空一段时间，建议放空时间30分钟。检查减压阀后压力是否符合执行器的铭牌参数要求。2.接通4—20MA输入信号。定位器

一、精良阀门定位器调试

tzidc阀门定位器调试步骤：

1.接通气源前，为了排除路中可能存在的灰杂质、油、尘、水等，现将气源管放空一段时间，建议放空时间30分钟。检查减压阀后压力是否符合执行器的铭牌参数要求。

2.接通4—20MA输入信号。定位器的工作电源由DCS二线制供电，取自输入信号，为了不损伤定位器的电路，不能将DC24V直接加至定位器。

3.检查位置返馈杆的安装角度。

tzidc阀门定位器技术特点:

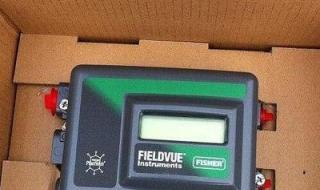

智能阀门定位器

1、旋转和直行程阀门采用同一结构定位器，方便备品备件的准备，减少库存。

2、可提供断信号阀位保护功能，锁定阀位，提高系统安全性。真正的智能化仪表，基本型3、现场即可进行模块的增加减少，可选模拟反馈输出，数字反馈输出。

4、可选的不锈钢外壳，满足特殊腐蚀环境的使用。

5、随时提供自诊断信息，发现阀门异常，包括超出限位、调节阀薄膜、接头漏气阀门锁死、行程累积等问题，维修时需要提供正常维修数据依据。

6、所有诊断信息及控制参数可以进行更改，通过通信协议方便的与系统通信。

7、采用HART协议，方便现场手操作，具有各种可选的通信协议，可以适应未来的控制技术的发展。

8、三分钟内即可完成所有参数的自动设定，操作简单，只需接通信号源，按下按钮，完全的自动调试。

9、机械阀位指示，方便使用过程中的功能扩展，减少阀门附件总数，提高系统安全性。

二、试述气动阀门定位器有哪些作用

1、作用：；

2、（1）实现准确定位；

3、（2）改善调节阀的动态特性；

4、（3）改变调节阀流量特性；

5、（4）实现分程控制；原理；阀门定位器是气动执行器的主要附件，它与气动执行器配套使用构成闭环回路，利用；反馈原理来改善调节阀的定位精度和灵敏度，从而使调节阀能按调节器的控制信号实现准确定位。； 分类；阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。；按动作的方向可分为单向阀门定位器和双向阀门定位器。

三、yt3300智能阀门定位器调试步骤

1、定位器调试步骤 一、条件:①稳定的气源 压力≥0.3MPa(角行程定位器压力≥0.5MPa) ②4-20mA信号输入设备 二、调试: ①打开定位器前盖,打开电源接线盒。

2、 ②把稳定气源接入过滤减压阀并密封严紧。

3、 ③区分正负输入端接好信号输入设备

四、hvp30型智能阀门定位器如何解锁

HVP30型智能阀门定位器的解锁操作如下：
1. 找到阀门定位器上的解锁按钮。通常该按钮位于设备的一侧或底部，上面可能有解锁标识。
2. 按住解锁按钮并保持按压状态。
3. 同时按下设备的电源按钮，直到设备开机并显示解锁状态。
4. 松开解锁按钮，设备将成功解锁。
请注意，不同品牌、型号的智能阀门定位器可能存在一些差异，以上步骤仅供参考。建议您在解锁前查阅设备的用户手册或联系厂家获取准确的解锁操作指导。

五、西门子阀门定位器调试详解

1、调试前准备工作

　　（1）接汽源，再接电源，将电流给到4mA以上；

　　（2）如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的大点或小点；

　　（3）看小点应在5-9之间，不对调定位器的黑色齿轮。看大点应不超过95，调小点尽量接近5；

　　（4）用“+”、“—”键将阀门行程调到50%，调试前准备工作完成；

　　注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

　　2、初始化的调校步骤

　　A、执行机构的自动初始化

　　注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！

　　（1）正确移动执行机构，离开中心位置，开始初始化。

　　直行程选择：

　　角行程选择：

　　用“+”，“—”键切换；

　　（2）短按功能键，切换到第二参数：

　　显示：

　　或

　　用“+”，“—”键切换；

　　注：这一参数必须与杠杆比率开关的设定值相匹配。

　　（3）用功能键切换到参数三，显示如下：

　　如果你希望在初始化阶段完成后，计算的整个冲程量用mm表示，这一步必须设置。为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

　　（4）用功能键切换参数四，显示如下：

　　（5）下按“+”键超过5秒，初始化开始：

　　初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

　　注：初始化过程依据执行机构，可持续15分钟。

西门子阀门定位器有下列显示时，初始化完成。

　　在你短促下压功能键后，出现显示：

　　通过下按功能键超过5秒，退出组态方式。约5秒后，软键显示将出现。松开功能键后，装置将在Manual方式，按功能键将方式切换为AUTO，此时可以远控操作。

　　B、执行器手动初始化

　　利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。杆的开始和终止位置可手工设定。初始化剩下的步骤（控制参数*化）如同自动初始化一样自动进行。

　　直行程执行机构手动初始化的顺序步骤。

　　（1）对直行程执行机构实行初始化。通过手工驱动保证覆盖全部冲程，即显示电位计设定处于P5.0和P95.0的允许范围中间

　　（2）下按
