墙壁水晶头接法 网线水晶头的接法

2026-01-15 04:523036 从山菡
一、墙壁水晶头接法1、墙上网线水晶头接法两种做法，一种是交叉线，一种是平行（直通）线。2、交叉线的做法是：一头采用568A标准，一头采用568B标准。3、平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平

一、墙壁水晶头接法

1、墙上网线水晶头接法两种做法，一种是交叉线，一种是平行（直通）线。

2、交叉线的做法是：一头采用568A标准，一头采用568B标准。

3、平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行（直通）线的做法）。

4、568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

网线水晶头的接法

5、568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

6、两种做法的差别就是白橙色（白绿色）和绿色（橙色）对换而已。

7、2注意事项

8、如果连接的双方地位不对等的，则使用平行（直通）线，例如电脑连接到路由器或交换机。

9、如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

10、都接一样是可以的，因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。

网线水晶头的接法

二、网线水晶头接线方法

1.将网线放入网线钳的剥线槽里，适当用力后旋转一圈把网线外面表层剥下，线头留2厘米到3厘米即可。

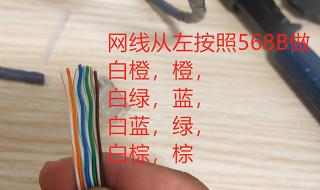

2、把网线里一共8根芯线全部弄直，然后按照568B接法标准排列整齐，顺序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，将按顺序摆好的网线放入网线钳里，然后将网线剪齐，按照刚才的排线方式将网线放入水晶头里面，接着把水晶头放入网线钳，然后用力挤压网线钳的手柄，让其闭合，这样一头的水晶头就做好了，网线的另外一头也是一样的接法。

三、网线水晶头连接方法

1、 准备好制作网线的相关工具和材料，用线夹将网线剥离约3cm，将缠绕好的网线分开。有两种方法连接网络电缆，T568A和T568B。以T568A为例。

2、 按照白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序从左至右排列，A568B从左至右为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，用线夹将整理好的网线修剪整齐，取出水晶头；

3、 使水晶头有铜片的一面朝上，将网线插入水晶头，然后用网线钳压住水晶头的铜片。

4、 注意电缆两端的颜色分选方法要一致，生产出来的电缆可以被线路测试仪检测出来。当线路测试仪的绿灯依次亮起时，表示电缆制作成功。

四、网线水晶头连接方法

网线水晶头接法步骤一、工具准备

　　1、具有8P槽的压线钳一个。

　　2、五类网线，也就是现在最常用的网线若干米。

　　3、RJ-45插头，也就是所谓的水晶头若干。

　　PS：理论上水晶头只需要2个，以防万一，多备一些。

　　网线水晶头接法步骤二、了解网线标准线序

　　标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

　　标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕

　　上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。

五、无线路由器网线水晶头网线的接法

1、路由器水晶头接法：

2、网线的水晶头的接法线分为两种,分别是568A型和568B型。

3、T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

4、T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

5、如果是同类连接就必须使用交叉的连接法制作网线，也就是说如果网线的一头是T568A的话，另一头就应该是T568B。所谓同类就是电脑连接电脑，路由器连路由器。

6、反之，如果电脑与路由器相连，就不属于同类连接，那就应该用直连的连接方法，就是说网线两头都要一样。
